适用于中高压电力系统的 6 kV 至 220 kV SF6 断路器
宝城电气推出适用于中高压项目的SF6断路器配置。使用产品范围比较来审查 11 kV、24 kV、33 kV、35 kV、132 kV 和 145 kV 产品类别。产品或标称系统电压本身并不能建立设备额定电压（Ur）。对于 11 kV 配置,列出了 12 kV 以根据批准的铭牌和数据表进行验证。同时选择额定电流、短路断路负荷、绝缘水平、操作机制和现场条件。在模型特定文档中确认最终配置和适用的类型测试证据。
- 产品定义:中高压电力系统用SF6气体绝缘开关保护设备。
- 用途:变电站、馈线保护、可再生能源收集和工业分配。
- 优点:结构紧凑、破碎性能可靠、维护成本低、使用寿命长。
SF6断路器选择指南
电压
6千伏至220千伏
当前的
630 A 至 4000 A
打破
20 kA 至 50 kA
标准
IEC 62271-100
SF6断路器型号和电压额定值
按额定电压、额定电流、短路断路能力和安装要求比较中高压项目的 SF6 断路器选项。

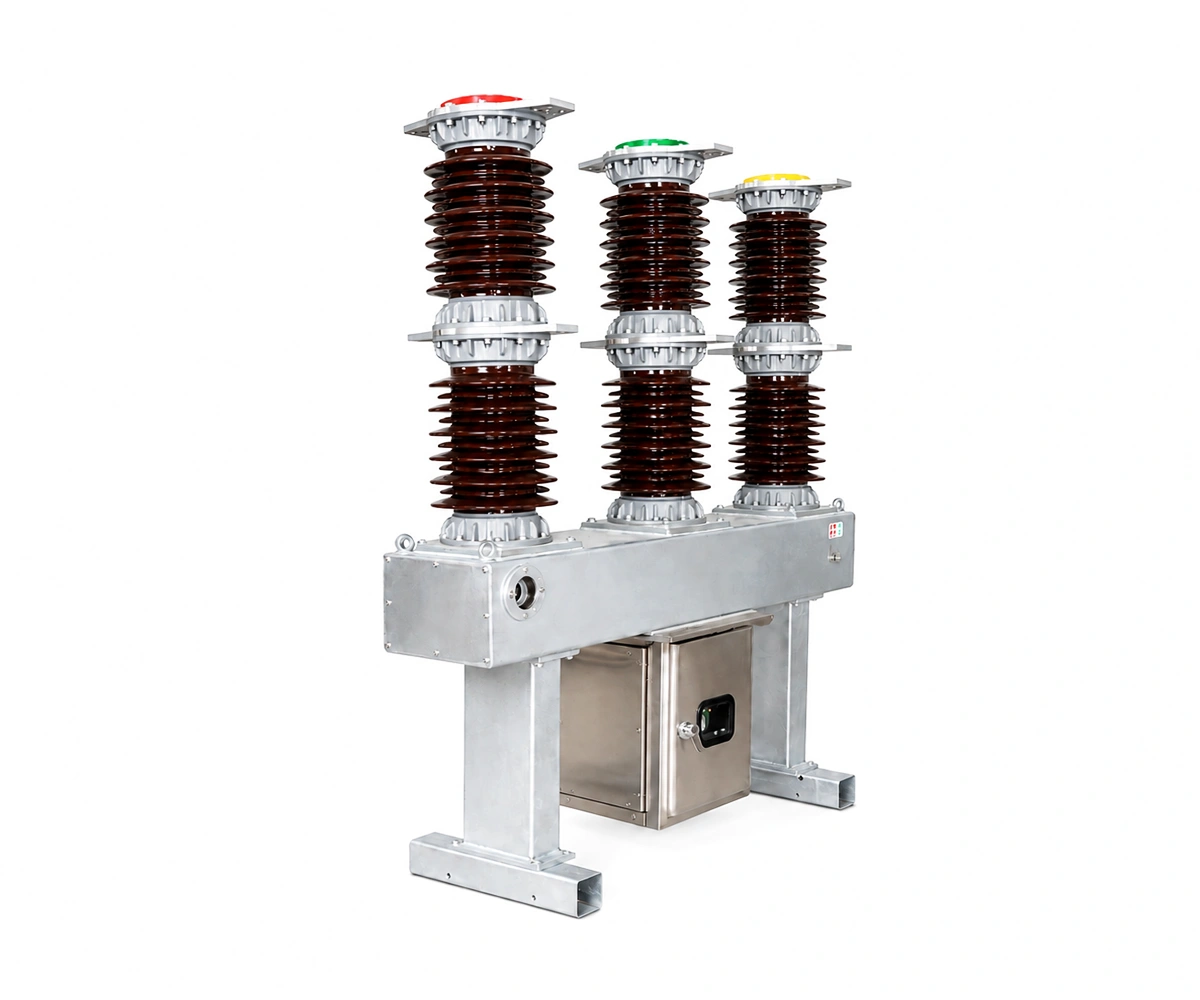

33 kV SF6断路器
33 kV SF6 断路器,适用于公用事业和工业配电项目。将额定电流和短路断路能力与您的馈线要求相匹配。
SF6断路器技术规格
关键参数包括额定电压、额定电流、断路能力和电气性能数据。
SF6 产品范围 — 选择概述
比较该产品系列中当前呈现的配置。系统电压和设备额定电压是不同的选择领域。最终绝缘水平、运行职责、气体数据和尺寸属于经批准的特定型号数据表。
【待站长填写／验证：核对全系列系统电压／设备额定电压口径及各型号真实参数；本表为选型概览，不代表所有配置均值由同一报告覆盖】
| 产品电压等级 | 设备额定电压,Ur | 连续电流 | 断流 | 型号详细信息 / 状态 |
|---|---|---|---|---|
| 11千伏 | 12千伏 | 630 A | 20千阿 | 查看 11 kV 规格 → |
| 24千伏 | 确认型号评级 | 630 A | 25千阿 | 【待完成站长填写／验证：并绑定24kV子页】 |
| 33千伏 | 确认型号评级 | 1600 A | 31。5 kA | 【待站长填写／验证：33kV子页草稿审核发布后绑定】 |
| 35千伏 | 确认型号评级 | 2000 A | 31。5 kA | 【待站长填写／验证：完善35kV气体断路器子页内容后绑定】 |
| 132千伏 | 确认型号评级 | 2000 A | 31。5 kA | 【待完成站长填写／验证：并绑定132 kV子页】 |
| 145千伏 | 确认型号评级 | 3150 A | 31。5 kA | 【待站长填写／审核：保留现有145kV配置；补充并审核产品资料】 |
产品范围目录（PDF）
【待站长填写／更新：上传全系列全系列目录PDF；填写版本日期并绑定下载按钮。文件未上传前不提供指向下载链接】
对于单个型号,使用其产品页面请求规格表、GA 图纸、接线图、IOM 手册和匹配的测试证据。
操作原理及机制选择
SF6 提供绝缘并支持中断室中的电弧中断。操作机构提供打开和关闭触点所需的运动。弹簧操作和永磁体选项（如果有）必须根据提供的型号、控制供应、操作顺序和维护要求进行评估。
【待站长填写／核实：填写实际供电弹簧／永磁机构对应型号及资料；不要将任选机构描述为全系列标准配置】
SF6断路器的优点和性能特点
为变电站、可再生能源设施、铁路和工业企业提供可靠、安全、高效的高压开关和保护解决方案。
可靠的绝缘性能
优异的介电强度增强了高压系统的安全性,降低了闪络和故障的风险。
卓越的灭弧能力
快速灭弧确保稳定的开关操作,支持频繁开关和故障保护。
低维护设计
高度可靠的密封结构可降低泄漏风险和维护成本,同时提高运行效率。
宽电压兼容性
涵盖适用于中高压电力应用的 6 kV 至 220 kV 设备额定值。
较长的使用寿命
坚固的机械结构和高质量的材料确保长期稳定运行并降低总生命周期成本。
高水平安全防护
全面的高压保护设计保护变电站、发电厂、铁路和工业设施中的关键系统。
标准化设计
符合适用的电力设备标准,支持工程选择、安装、调试和项目执行。
专业技术支持
提供模型选择、规格、工程解决方案和售后支持,以降低采购和运营风险。
SF6断路器应用及服务行业
审查典型的 SF6 断路器应用并确定项目所需的电压等级、安装环境和保护职责。
变电站
室内外中高压开关设备(6kV至220kV）用于主电路开关和故障保护,确保变电站可靠运行。
太阳能发电厂
光伏电站高压侧保护；处理可再生能源收集和断开；适用于大容量并网光伏应用。
火力发电厂
管理发电厂的辅助电力和输出分配,以及工厂和矿山的电源;为高压电路提供安全开关和保护。
配电网络
用于公共输配电网馈线保护;中断短路故障,确保城乡配电网供电稳定。
风电场
与风电场升压变电站配合使用,管理风力发电收集、控制和故障隔离。
储能发电站
用于电化学储能项目的高压电网连接；管理系统切换（连接/断开）并提供针对过载和短路的安全保护。
SF6断路器认证、测试报告和质量文件
支持 SF6 断路器采购、技术评估和 EPC 项目资格认证的质量管理和产品测试文件经过验证。

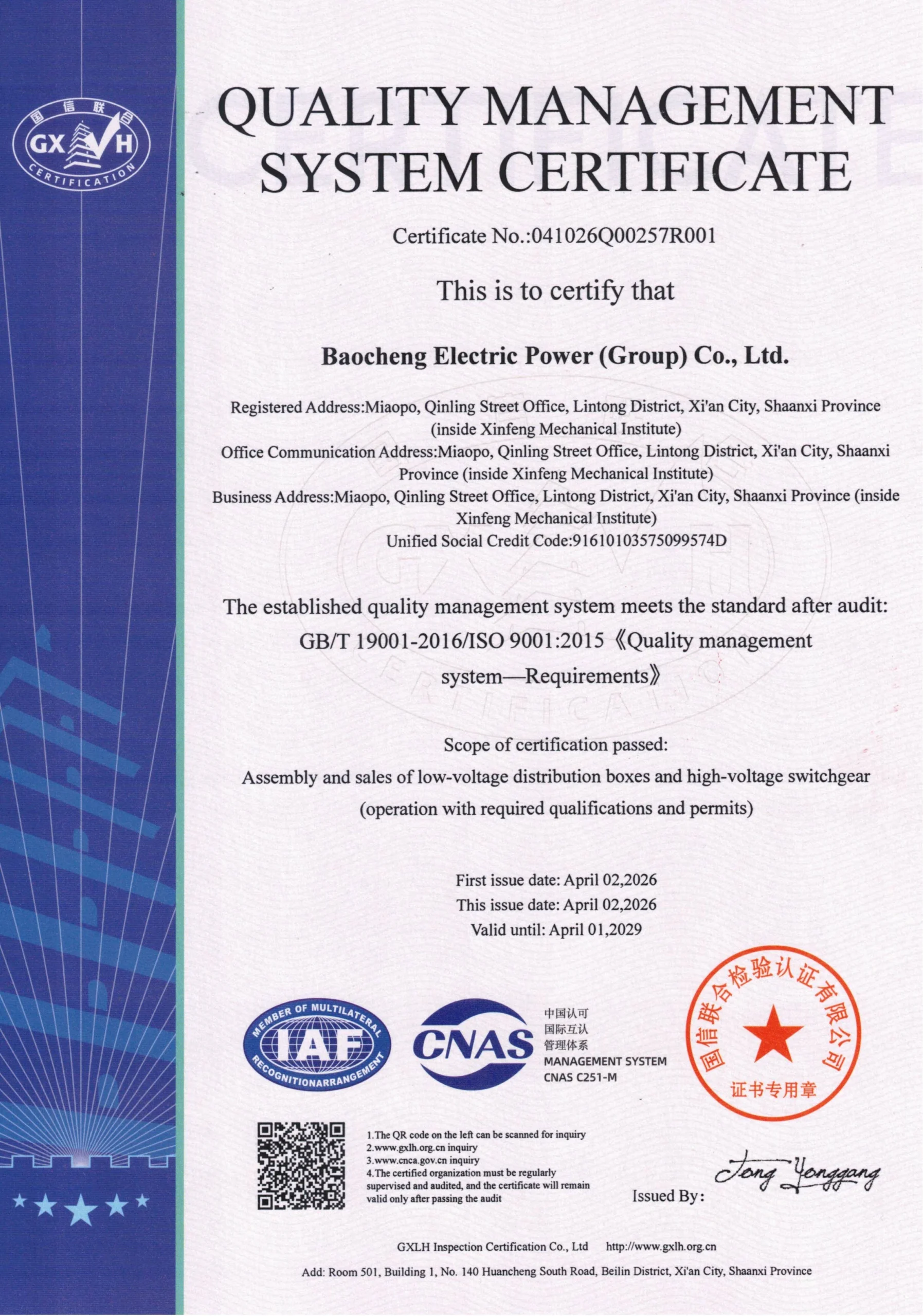

ISO 9001质量管理体系
质量管理认证涵盖制造控制、检验程序和持续质量保证。
- 证书编号:041026Q00257R001
标准:GB/T 19001-2016/ISO 9001:2015
有效期至:2029 年 4 月 1 日
- 证书编号:041026Q00257R001
【待站长填写／验证：上传ISO 9001补充PDF及验证链接；ISO 14001／45001仅在持有有效证书时补充，核对主体、范围和数量】

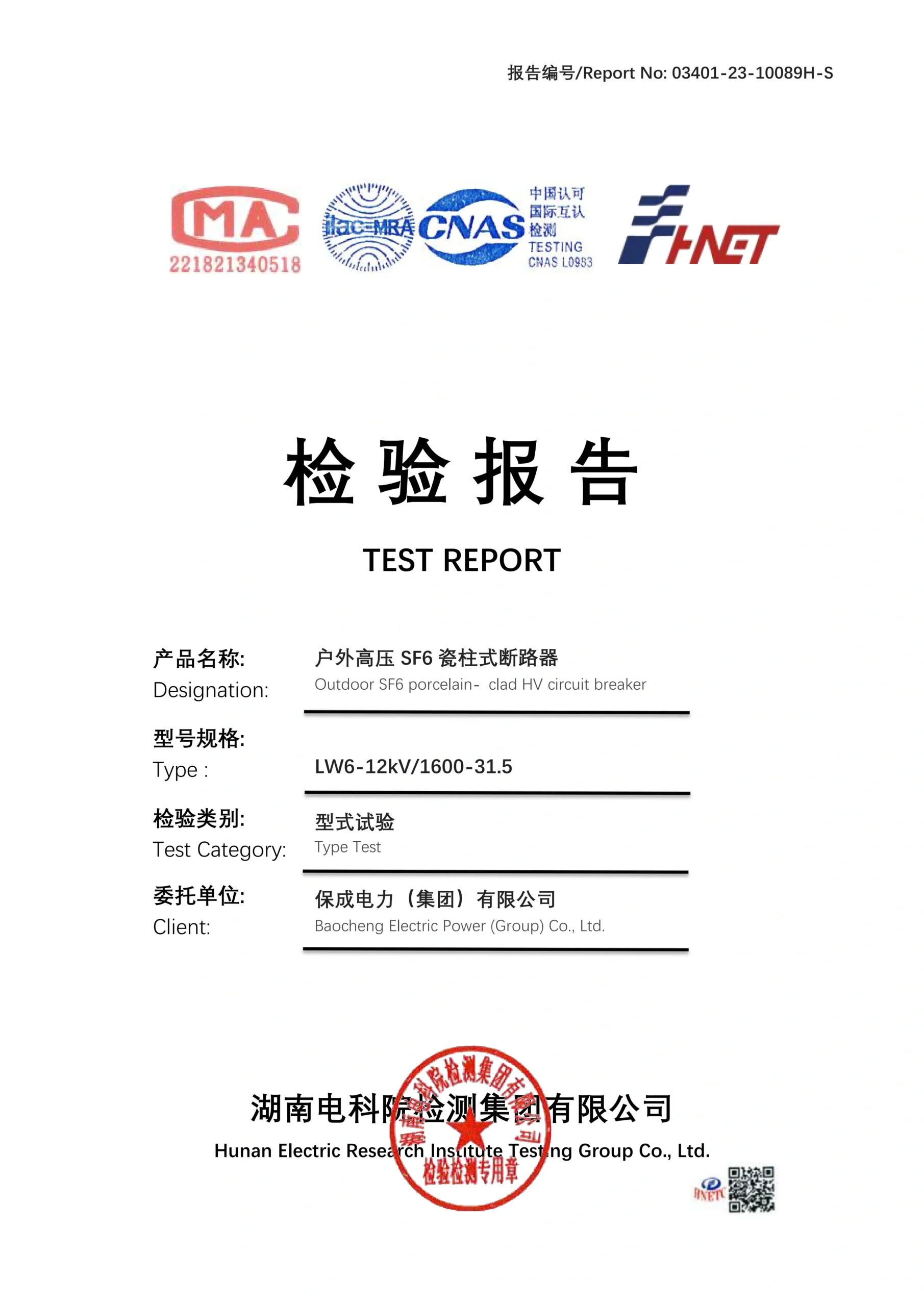

LW6-12 kV 型式试验报告
室外瓷包SF6高压断路器的第三方型式试验文件。
- 型号:LW6-12 kV / 1600 A / 31。5 kA
- 报告编号:03401-23-10089H-S
- 测试类别:型式测试
【待站长填写／备份：上传完整报告PDF、签发日期、实验室出厂名称及认可查询链接；此报告不直接覆盖11 kV／630 A／20 kA配置】
LW8-40。5 kV 型式试验报告
用于室外高压SF6断路器性能验证的第三方型式试验文档。
- 型号:LW8-40。5 kV/3150 A/31。5 kA
- 报告编号:03401-23-10086HS
- 测试类别:型式测试
【待站长填写／备份：上传本型号完整报告PDF；填写签发日期、实验室及认可范围、有效查询／下载链接】
LW36-72。5 kV 型式试验报告
独立的实验室测试文件证明了产品测试能力适用于高压 SF6 断路器应用。
- 型号:LW36-72。5 kV / 3150 A / 31。5 kA
- 报告编号:03401-23-10100H-S
- 测试类别:型式测试
【待站长填写／备份：上传本型号完整报告PDF；填写签发日期、实验室及认可范围、有效查询／下载链接】

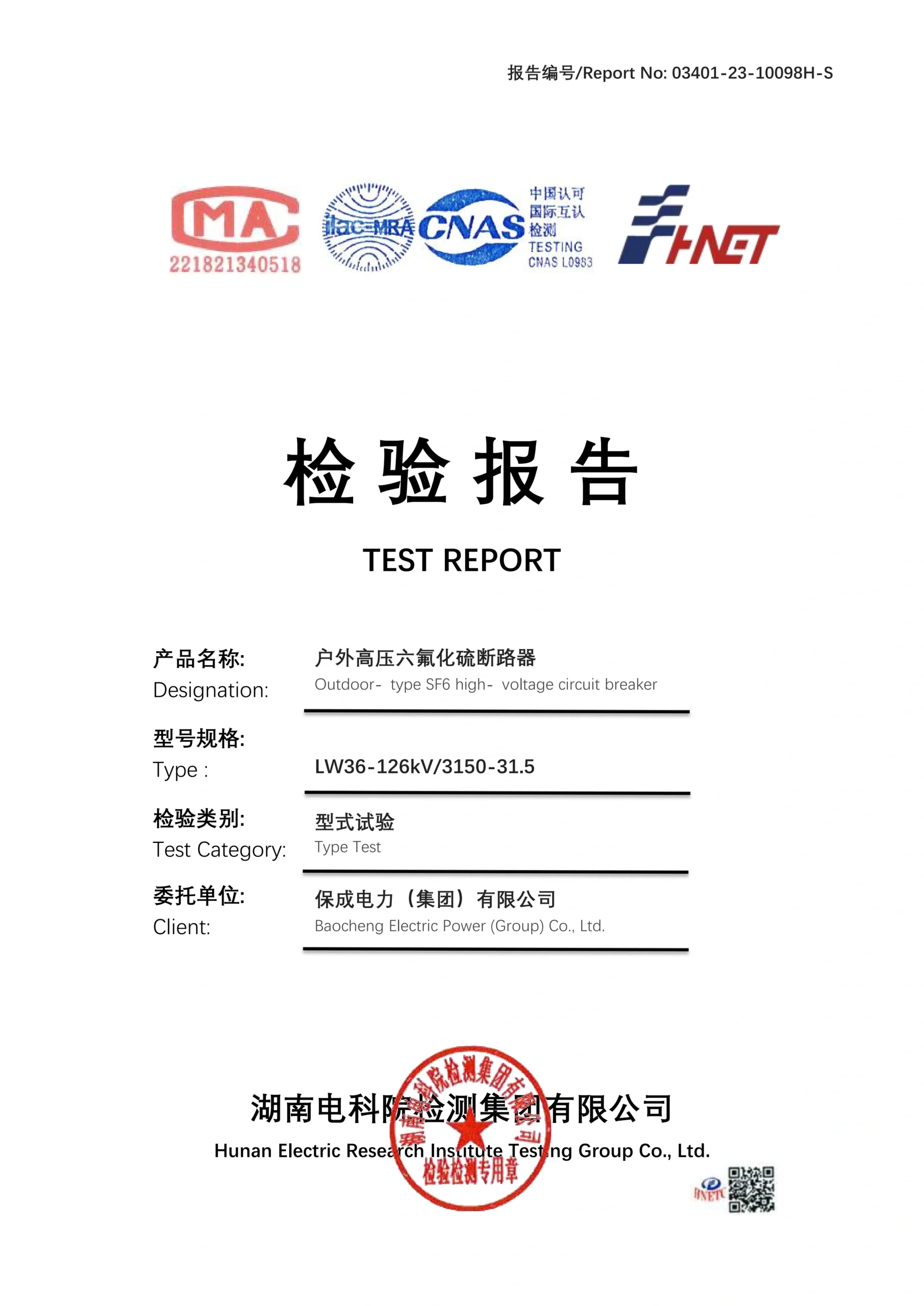

LW36-126 kV 型式试验报告
为电网应用制造的室外高压 SF6 断路器的第三方型式测试报告。
- 型号:LW36-126 kV / 3150 A / 31。5 kA
- 报告编号:03401-23-10098H-S
- 测试类别:型式测试
【待站长填写／备份：上传本型号完整报告PDF；填写签发日期、实验室及认可范围、有效查询／下载链接】
SF6断路器技术审查、验证和项目交付概述
对于海外EPC承包商、公用事业公司、分销商和工业电力项目来说,SF6断路器的采购不仅仅涉及确认额定电压和断路能力。在最终批准之前,必须对技术文件、制造控制、检查程序、独立验证和商业交付条款进行全面审查。以下信息可作为项目审查框架的参考和示例。
制造和工厂验收测试（FAT）
制造和检验活动应按照商定的生产和质量控制计划安排。关键流程可能包括进货材料检查、组件组装、机械调整、接线检查、气体系统检查和最终的例行测试。如果项目需要,可以在发货前安排工厂验收测试（FAT）。典型的 FAT 活动涵盖机械操作、绝缘性能、接触电阻、控制和辅助电路、联锁功能、气密性以及其他商定的检查项目。生产照片和检查记录也可以作为项目技术文件的一部分进行汇编和存档。
技术审查
在确认订单之前,必须根据购买者的技术规格和适用的 IEC 标准审查拟议的 SF6 断路器配置。关键方面包括系统电压、额定电流、短路断路能力、绝缘水平、操作机制、控制电压和所需配件。典型的审查文件包括技术数据表、尺寸图、接线图、铭牌详细信息、常规测试程序和特定项目的合规性检查表。任何偏差或可选要求都应在技术审批阶段予以澄清,以尽量减少生产开始后的工程变化。
第三方验证
对于需要额外验证的项目,可以根据商定的范围和时间表安排独立检查。根据确切的型号、电压、电流和断路职责审查每份型式测试报告。工厂证书和测试证据应独立检查。
【待站长填写名称／审核名称：填写真实检测实验室、报告范围及验证网址；KEMA／DEKRA标志仅在证明与使用授权审核后上传】
【待站长填写／审核：CNAS属于认可体系：填写出具报告的实验室认可名称、CNAS认可编号及认可范围；不能把CNAS写成检测实验室名称】
【待站长填写／验证：上传工厂FAT／实例行试验流程、真实生产照片和检验记录；补充见证与验收要求】
商业和项目交付条款
商业评估不仅要考虑设备定价,还要考虑交付范围、包装、技术文件、检验要求、备件、运输条款、保修条件和项目进度。交货时间通常根据确认的技术配置、数量、测试要求和生产调度来确定。出口包装和运输文件将根据商定的国际贸易术语解释通则和目的地要求准备。
索取 SF6 项目报价
使用下面的表格来共享所需的电压等级、电流、断路负荷、数量、目的地和项目计划。包括技术审查所需的图纸、标准和检查范围。
【待站长填写／审批：表单上线检查：收件邮箱 sales@bao Chengelec.com；提交测试并确认邮件送达／后台记录，补充隐私政策链接】
SF6 断路器常见问题解答 - 技术和采购问题
答案涵盖电压范围、OEM 支持、交货时间和所需的技术文件。
本页比较了 11 kV、24 kV、33 kV、35 kV、132 kV 和 145 kV 产品类别。根据所选型号铭牌和批准的数据表确认设备额定电压（Ur）；标称系统电压并不自动成为设备额定电压。11 kV 配置列出了 12 kV Ur 待处理的文档验证。
型式测试证据仅适用于确切所述的报告模型和评级:LW6-12 / 1600 A / 31。5 kA; LW8-40。5 / 3150 A / 31。5 kA; LW36-72。5 / 3150 A / 31。5 kA;和 LW36-126 / 3150 A / 31。5 kA。这些报告本身并不能确定 11 kV / 630 A / 20 kA 配置的覆盖范围。
OEM支持可以包括铭牌、徽标、额定参数、端子、控制电压和文档语言。
交货时间取决于批准的型号、数量、定制、FAT 范围、文件批准和目的地。
项目文档包应识别确切的模型,并可能包括数据表、GA 图纸、接线图、说明书、常规测试记录、FAT 记录和适用的类型测试报告。
必须根据环境温度、海拔、湿度、污染水平、风、冰、抗震能力、外壳/IP 要求和安装安排来确认户外适用性。
提供系统标称电压、所需设备额定电压、连续电流、短路电平、TRV/占空比、频率、安装类型、环境条件、控制电压、操作顺序和适用标准。还请指定所需的操作机制类型。
