什么是 11 kV SF6 断路器？
的 LW6-12/T630-20 是一种室外杆式 SF6 断路器,用于配电开关和保护。SF6 提供绝缘和灭弧介质,而弹簧操作机构则执行打开和关闭操作。
它的 630 A 连续电流额定值 和 20 kA短路断路额定值 提供将断路器与馈线负载和未来故障电流匹配的起点。
设备额定电压:12kV。 LW6-12/T630-20 指定用于 6 kV、10 kV 和 11 kV 标称系统。在查询中确定实际的系统电压和频率,以便保护、电压传感和辅助设备可以与项目协调。
对于杆式安装项目,在调查中包含支撑装置、导体连接和保护接口。所选组件及其配件应在报价和附图中标明。
11 kV SF6断路器规格
技术数据 LW6-12/T630-20, 基于提供的 12 kV 极装式 SF6 断路器手册。
电气评级
| 参数 | 规格 |
|---|---|
| 模型 | LW6-12/T630-20 |
| 标称系统电压 | 6/10/11千伏 |
| 设备额定电压 | 12千伏 |
| 额定频率 | 50/60赫兹 |
| 额定连续电流 | 630 A |
| 额定短路断路电流 | 20千阿 |
| 额定短时承受电流 / 持续时间 | 20 kA/4 秒 |
| 额定峰值承受电流 | 50千阿 |
| 额定电缆充电电流 | 25 A |
| 额定操作顺序 | O–0。3 s–CO–180 s–CO |
绝缘和SF6系统
| 参数 | 规格 |
|---|---|
| 功率频率承受电压(1分钟）、相对相和相对地 | 42千伏 |
| 电源频率承受电压(1 分钟）,跨开触点 | 48千伏 |
| 闪电脉冲可承受电压、相间和相地 | 75千伏 |
| 闪电脉冲可承受电压,穿过开放触点 | 85千伏 |
| 绝缘试验压力条件 | 最小功能压力 |
| 额定 SF6 工作压力（表压,20 °C） | 0。35MPa |
| 最小功能压力（表,20 °C） | 0。25MPa |
| SF6年泄漏率 | ≤ 0.05% |
操作机制
| 参数 | 规格 |
|---|---|
| 机制 | 弹簧操作；手动和电能存储、关闭和打开 |
| 额定工作电压 | 24 V DC |
| 机械耐久性 | 10,000次运营 |
| 关门时间 | 40–80毫秒 |
| 开放时间 | 30–60毫秒 |
| 关闭 / 打开同步 | ≤ 2 毫秒 |
| 接触间隙 | 36–38毫米 |
| 联系 overtravel | 20 ± 2 毫米 |
| 闭合速度 | 2。6 ± 0。2 米/秒 |
| 开局速度 | 3。2 ± 0。3 米/秒 |
| 主电路电阻 | ≤ 120 μΩ |
服务条件和住房
| 参数 | 规格 |
|---|---|
| 环境温度 | −40 °C 到 +40 °C |
| 海拔 | ≤ 3,000米 |
| 手册中所述的污染水平 | IV级 |
| 风速 | ≤ 34米/秒 |
| 断路器外壳 | 3毫米304不锈钢；密封结构 |
| 断路器外壳保护 | 至少IP67 |
该手册列出了 GB 1984-2014、GB/T 11022-2011、GB 20840。1-2010 和 GB 20840。2-2014。在您的查询中指定任何项目所需的 IEC 标准和版本；适用的合规性证据必须与提供的配置相匹配。
20 kA 值描述了短路断路负荷。短时承受电流、其持续时间、峰值承受电流和短路产生电流是单独的额定值。将每项所需任务纳入技术时间表。
指定网络频率、绝缘要求、操作顺序和控制电源。所选模型的数据表应识别这些值,以及打开和关闭时间以及机制配置。确认任何所需的电流互感器、传感器、控制器和互连电缆均属于供电范围。
施工和工作原理

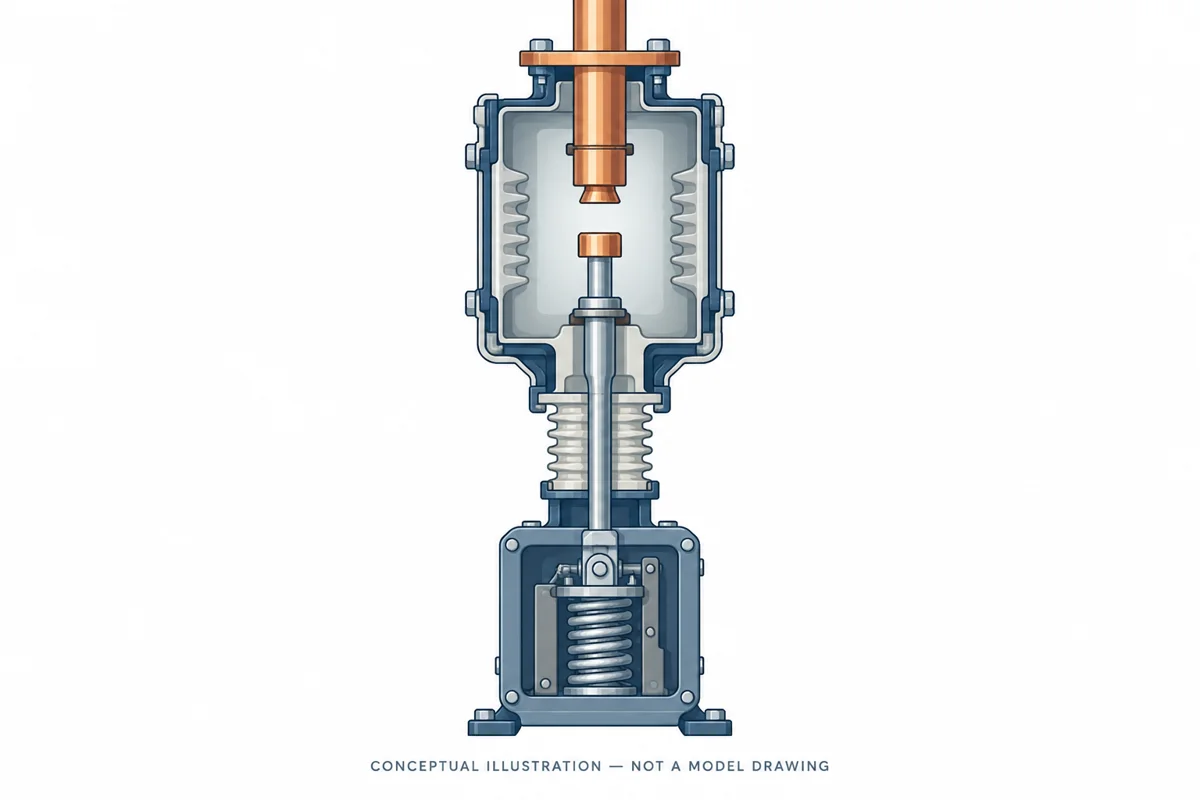

概念构造插图
这幅人工智能生成的教育插图展示了一种通用的联系安排和操作联系。它不是所提供模型的图纸,不得用于安装或维护。
【待站长填写／卸载：上传该型号真实结构图、GA尺寸图、端子排线图、安装孔位及接口图；当前图片楼梯概念示例】
操作顺序
- 故障检测: 保护系统检测相关故障情况并发出跳闸命令。
- 接触分离: 操作机构打开断路器触点。
- 电弧中断: SF6 中断系统熄灭电弧并恢复触点之间的绝缘。
将跳闸电路、辅助电源和测量装置与选定的保护系统相协调。
索取所选模型的机制描述和接线图。这些定义了实际的组装,在审查安装、控制和维护要求时应使用。
申请和服务条件
分配给料机选择
选择 LW6-12/T630-20 用于 6 kV、10 kV 或 11 kV 标称配电系统。将馈线负载和预期故障电流与其 630 A 连续电流和 20 kA 短路断路额定值进行比较。
杆式项目
审查支撑结构、端子负载、电气间隙以及操作和维护通道。根据所选型号批准的图纸确认安装布置。
馈线保护集成
当需要馈线控制器时,定义保护功能、测量装置、辅助电源和公用信号。在报价中分别确认控制器和传感器的供应。
服务条件
- 环境温度:−40 °C 至 +40 °C。
- 海拔:高达3000米。
- 污染等级:IV级,如手册中所述。
- 风速:高达34米/秒。
根据批准的项目图纸审查安装间隙、支撑结构、终端负载和现场暴露情况。选择前请确认手册规定限制之外的任何条件。
特点和采购考虑因素
清晰的电压识别。 12 kV 设备额定值支持 6 kV、10 kV 和 11 kV 标称系统的选择,传感和保护设备与实际网络协调。
技术文件和供应范围
LW6-12/T630-20 技术文件
请求适合您项目的模型特定技术包:
- 12 kV 额定电压、630 A 和 20 kA 的技术数据表。
- 总体布置和安装尺寸。
- 终端和控制接线图。
- 安装、操作和维护说明。
检查和测试文件
该手册列出了产品合格证书、工厂测试报告和技术手册作为交货文件。在您的询问中指定额外的检查或型式试验证据。任何用于技术批准的报告都必须涵盖所提供的型号、评级和配置。
确认供应范围
- 断路器和操作机构。
- 安装硬件和连接配件。
- 外部控制器、传感器和辅助动力设备（如指定）。
- 互连电缆和所需的备件。
- 检查、包装和项目交付要求。
在报价中分别标识每个包含和排除的项目。
报价应将断路器与任何外部控制器或配件区分开来。在完成订单之前定义检查要求、备件和包装要求。
11 kV SF6 断路器常见问题解答
在查询中使用 11 kV 作为标称系统电压。在技术批准之前,请根据所选断路器的铭牌、批准的数据表和项目规格确认设备额定电压（Ur）和所需的绝缘水平。
它是指定的额定短路断路电流。它与 630 A 连续电流额定值不同,不能替代短时承受或短路额定值。
控制器和相关传感器或电缆应在商定的供应范围内识别。在您的查询中包含所需的保护功能、信号和辅助供应,以便定义完整的安排。
将建议的杆式安装布置与您的规格一起包含。在商定安装配置之前,必须一起检查所选型号、支持硬件、连接和间隙。
说明可用的电源电压以及是交流还是直流。线圈、机构和控制器的要求应与所选型号的接线图相匹配,而不是根据系统电压假设。
提供数量、目的地、11 kV 系统规格、所需设备等级、故障级别、安装布置和保护要求。添加单线图和站点条件（如果有）。

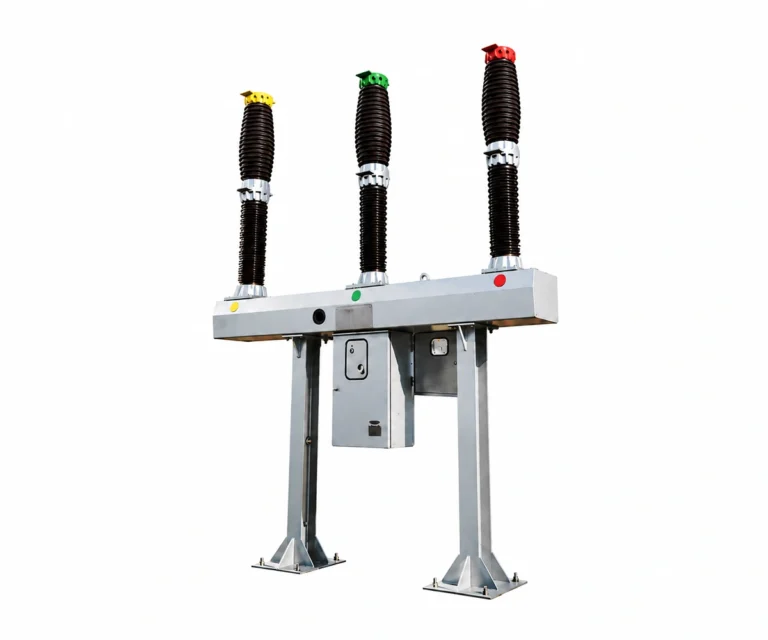

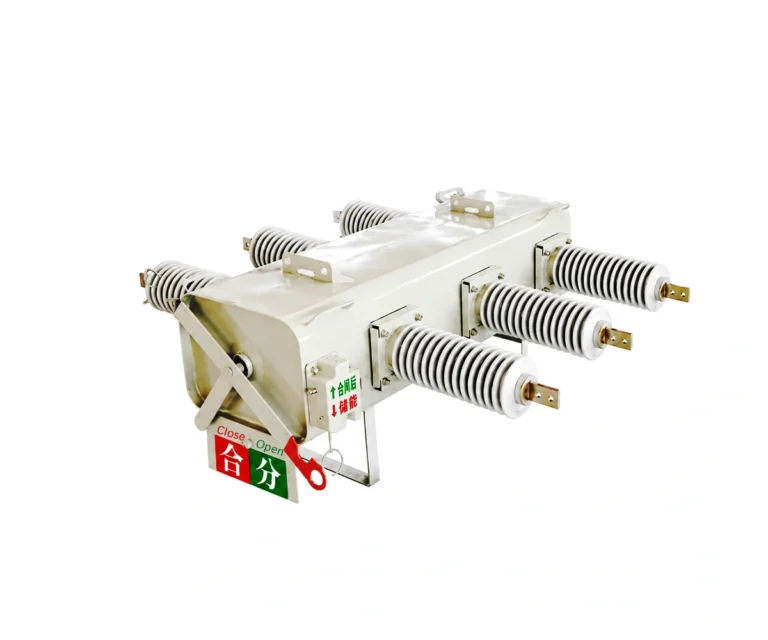

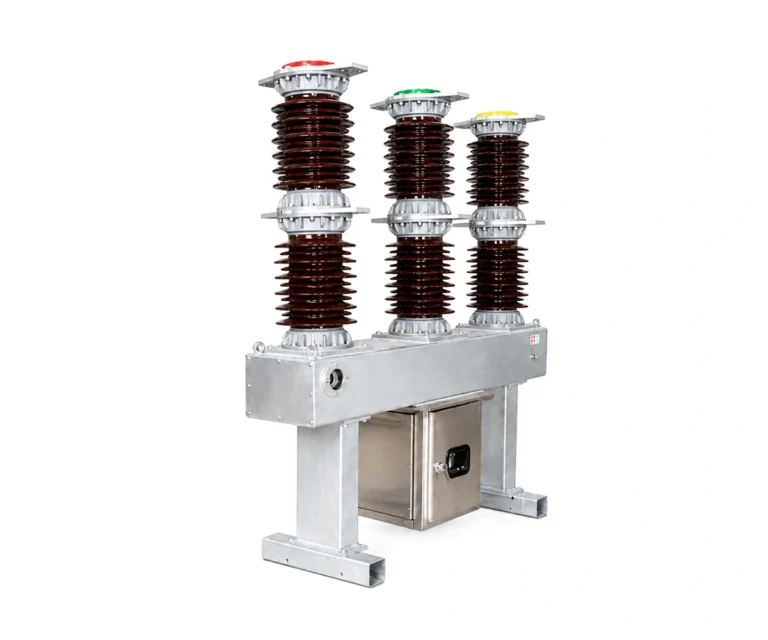

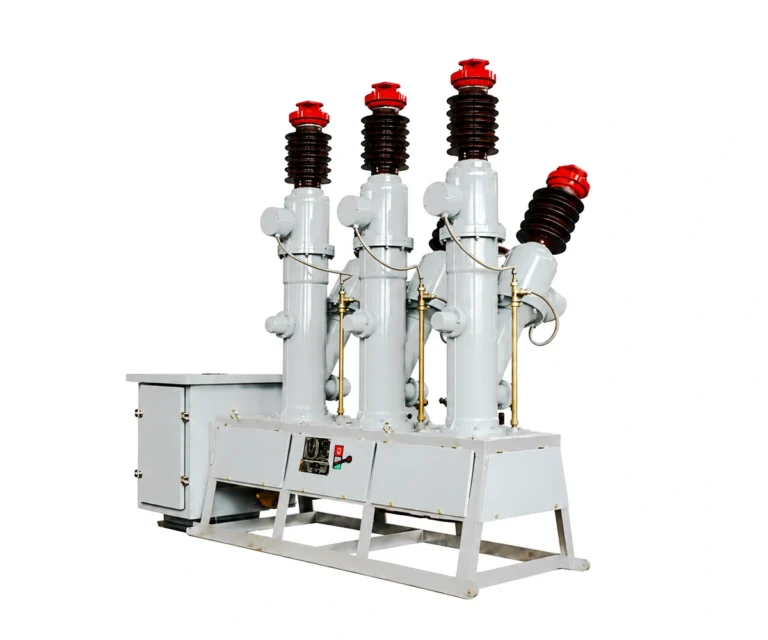

相关 SF6 断路器
